三级平台+ + 端设备

重点用能单位能耗在线监测系统采用“国家平台+省级平台+重点用能单位端系统”的架构，为各部委、 各级节能主管部门和质监部门、重点用能单位等用户提供不同层次的服务。

国家平台：

国家平台指设立在国家节能主管部门，接收、存储、汇总、分析全国重点用能单位能源相关数据的国家数据中心，为相关政府部门、用能单位、社会公众提供应用服务，也称“国家数据中心”。

省级平台：

省级平台是部署在省（区、市）相关部门，接收、存储、汇总、分析本地区内重点用能单位能耗在线监测数据，为本地相关政府部门、用能单位提供应用服务，也称“省级数据中心”。

端系统

指重点用能单位接入端系统，是对企业能源转换、输配、利用和回收实施动态监测和管理的信息系统 。

端设备

放置在重点用能单位，用于采集、分析、汇总用能单位能耗数据并将数据上传到系统平台的设备。

根据《重点用能单位能耗在线监测系统推广建设工作方案》的要求，重点用能单位接入端系统部署在重点用能单位内部，由重点用能单位负责建设。

主要功能:

通过计量仪表、工控系统等采集、汇总本单位能耗数据，将数据上传至省级平台，或直接上传至国家平台;

重点用能单位接入端系统要通过网闸、防火墙、隔离等安全措施，确保内部系统安全和数据安全；

要具备远程升级维保、一端多传、接收国家和省级平台推送信息和用能单位自身能源管理所需的功能。

安科瑞可为企业接入端系统提供完整解决方案：

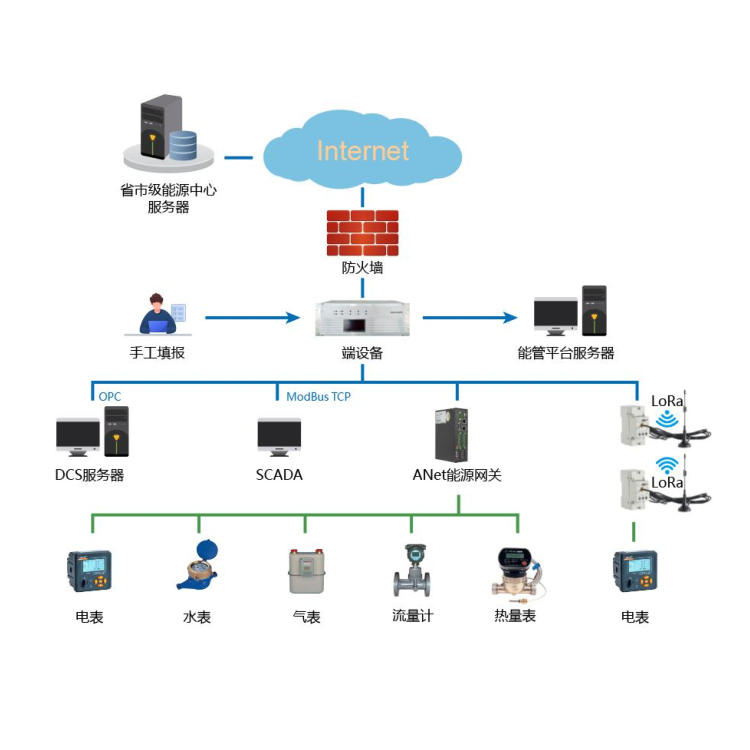

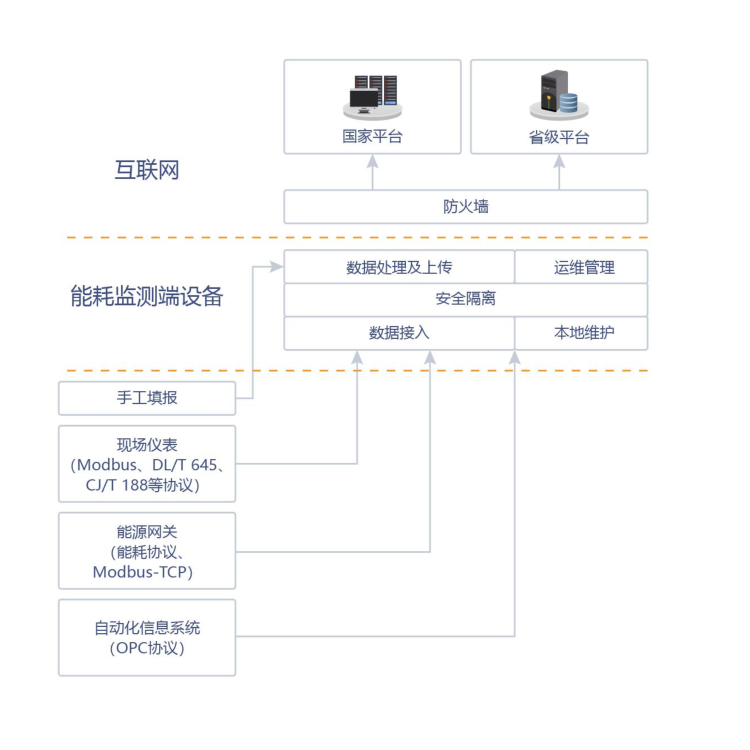

企业接入端系统需要从生产过程控制系统中采集能耗相关数据，考虑到企业生产网络与办公网络(互联网) 之间并不互通的实际情况，企业接入端系统将通过具备2+1架构的物理隔离装置--能耗在线监测端设备，实现生产网络和办公网络之间的物理连接，在数据传递过程中确保从生产网络（内网）获取的能耗数据以单向传递、隔离加密、文件摆渡的形式安全传递到办公网络(外网)，再通过外网主机侧的CA数字认证证书进行身份认证识别后上传至省(市）级平台。结构如图所示：

1、端设备硬件参数

 单主板采用低功耗处理器；

 单主板内存大小4G；

 硬盘：64G 固态硬盘

 独立双主机“2+1”架构非IP物理隔离；

 带VGA接口，可外接显示器，便于现场维护操作；

 双冗余开关电源，互为备用、支持热插拔，保障端设备的可靠性，具有电源故障声光报警功能；

 8路RS485串口；

 4路千兆以太网；

 4个USB接口，可用于CA证书接口；

2、端设备软件功能

支持从现场的仪表通过Modbus（GB/T19582）、DL/T645、CJ/T188等协议采集需要的能耗实时数据，并进行汇总生成上报的能耗数据；

支持从能源网关、DTU、SCADA通过Modbus TCP（GB/T19582）、能耗协议等上传的能耗实时数据，并进行汇总生成上报的能耗数据；

支持从自动化信息系统通过OPC协议采集需要的能耗实时数据，并进行汇总生成上报的能耗数据；

支持手工填报数据：对于不具备在线采集条件的数据，提供手工填报数据上传；

具有基础数据处理、本地存储功能，本地历史数据可存储6个月以上；

可根据项目情况录入企业基本信息、企业生产层级结构、计量器具档案信息、端设备信息、数据采集项信息等各类基本信息；

按照《NHJC-04-2018 重点用能单位能耗在线监测系统技术规范-端设备接口协议规范》的要求往国家或省级平台上传数据；

支持断线缓存，保证数据的连续性；

端设备平台方便用户使用、配置；

支持人工补录、远程升级；

用能数据集抄；

数据上传日志；
