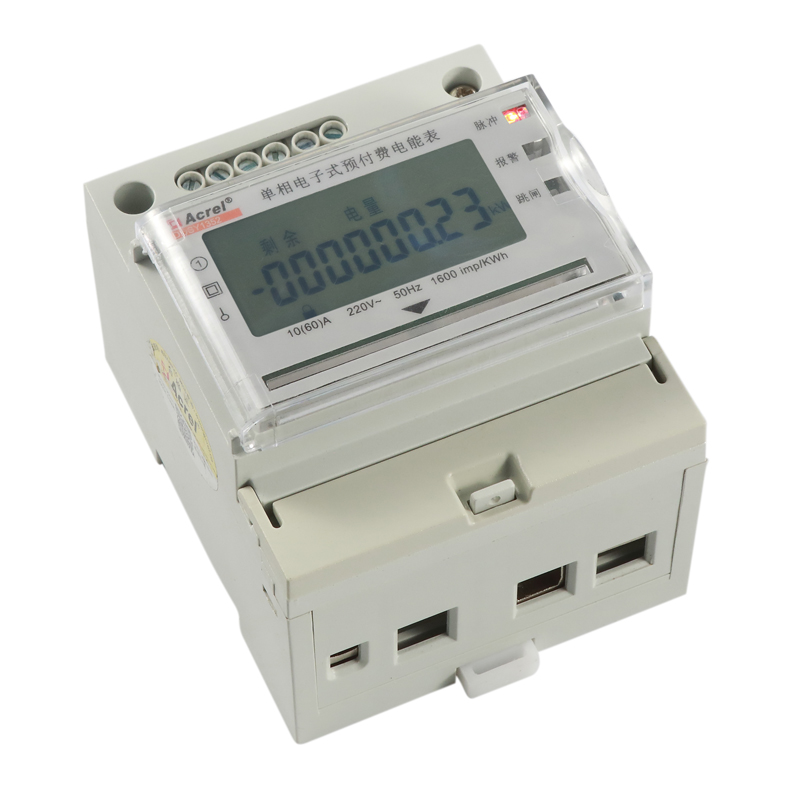

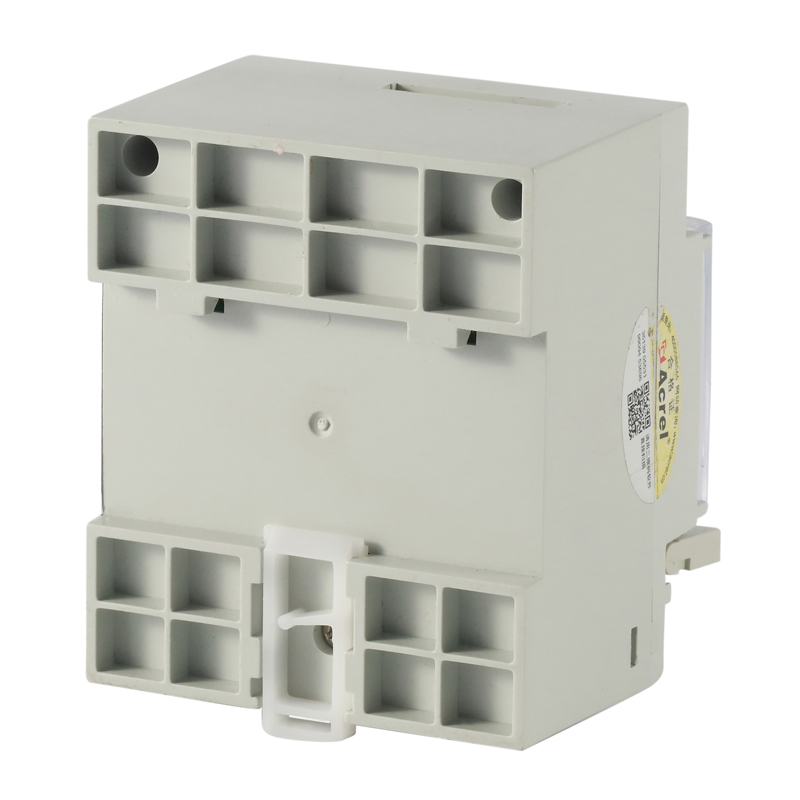

DDSY1352单相预付费电能表和DTSY1352三相预付费电能表是集计量与控制于一身的新型预付费电能表。支持射频充值（或插卡充值）和远程充值，具有预付费控制、时间控制、恶性负载控制等多种控制模式，内置100A大容量磁保持继电器实现电表内部分合闸，也可提供无源干接点输出控制外部断路器实现跳闸功能。广泛应用于商业广场、居民宿舍以及高校宿舍的预付费用电管理。
性能指标符合 GB/T17215.321-2008 标准。是改革传统用电体制，提高用电管理水平的理想计表。
产品符合企业标准 Q31/0114000129C039-2019《电子式预付费电能表企业标准》的要求。
说明：1、21 22为485接口；
2、17 18为有功脉冲端子，用于出厂脉冲检测或客户第三方认证使用
3、40 41为跳闸端子是一个干接点，在仪表型号-RF时，仪表不带NK功能，需要外接断路器或脱扣器使用。40号端子需引入一电压信号（图为L电压），41接入断路器或脱扣器的控制点上（实际接发以 脱扣器要求为主），并在电表上设置相应的输出方式（设置方法参照设置说明）。
本地射频充值系统-拓扑图
远程预付费系统-拓扑图
